Hydrogeologische Karte 1:100.000

Die Hydrogeologische Karte im Maßstab 1:100.000 (HK100) wird im Rahmen der hydrogeologischen Landesaufnahme am Bayerischen Landesamt für Umwelt (LfU) für die politischen Planungsregionen Bayerns als Inselkarte erstellt.

Sie gibt einen Überblick über die hydrogeologischen Verhältnisse der Regionen, wie zum Beispiel die Verbreitung der hydrogeologischen Einheiten und Deckschichten sowie deren Eigenschaften, die Grundwasserdynamik und die Schutzfunktion der Grundwasserüberdeckung.

Für die Bereitstellung eines flächendeckenden und blattschnittfreien Datensatzes der HK100 für Bayern, mit einer einheitlichen Legende, werden die Informationen der Inselkarten zu einer digitalen Hydrogeologischen Karte 1:100.000 (dHK100) zusammengeführt, fachlich harmonisiert und im UmweltAtlas Bayern veröffentlicht.

Die Finanzierung, der im Rahmen mehrerer Projekte durchgeführten hydrogeologischen Landesaufnahme, erfolgte durch das Bayerische Staatsministerium für Umwelt und Verbraucherschutz sowie in entsprechenden Fördergebieten mit Kofinanzierung der EU über den Europäischen Fonds für regionale Entwicklung (EFRE).

Sofern Sie im Bereich "Karten im Publikationsshop" mehrere Karten bestellen möchten, beachten Sie bitte folgendes:
Mit Klick auf eine Karte auf dieser Seite, werden Sie in den Publikationsshop der Bayerischen Staatsregierung weitergeleitet. Dort können Sie die gewählte Karte in den Warenkorb legen.
Um die nächste Karte in unserem Angebot auswählen zu können, müssen Sie im Publikationsshop die "Zurück"-Schaltfläche (links Oben) zweimal betätigen.

HK100

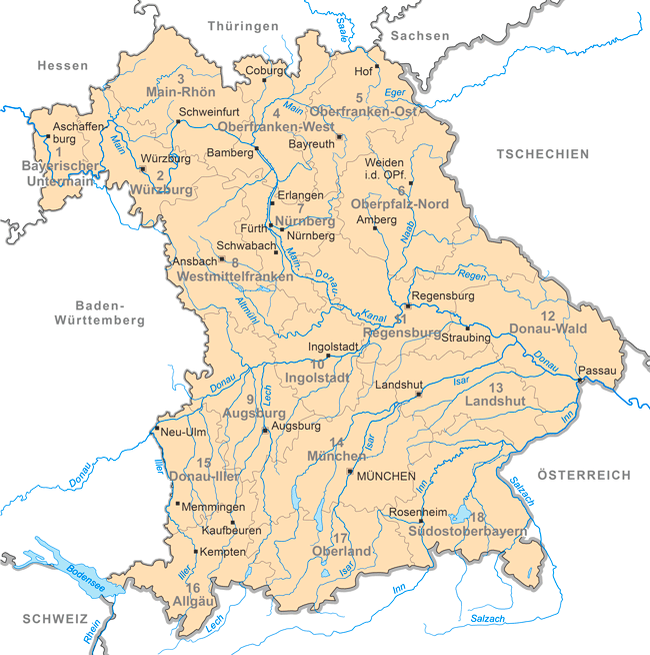

Die Vektordaten der dHK100 sowie die Rasterdaten der HK100 stehen im UmweltAtlas Bayern zur Ansicht zur Verfügung. Die HK100 der Planungsregionen 4 (Oberfranken-West), 6 (Oberpfalz-Nord), 10 (Ingolstadt), 11 (Regensburg), 12 (Donau-Wald), 13 (Landshut) und 18 (Südostoberbayern) kann im Publikationsshop als Inselkarte in gedruckter Form mit Erläuterungsband bestellt oder als PDF heruntergeladen werden.

Wählen Sie in der entsprechenden Registerkarte in der jeweiligen Linkliste eine Planungsregion aus. Sie werden in den Publikationsshop oder in den UmweltAtlas Bayern weitergeleitet. Die Kartendarstellung im UmweltAtlas Bayern öffnet in einem neuen Fenster.

HK100

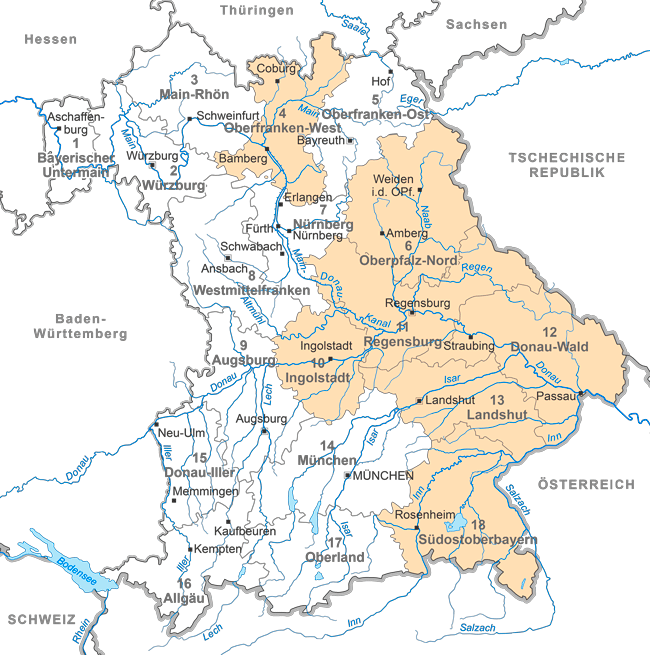

Die Vektordaten der dHK100 sowie die Rasterdaten der HK100 stehen im UmweltAtlas Bayern zur Ansicht zur Verfügung. Die HK100 der Planungsregionen 4 (Oberfranken-West), 6 (Oberpfalz-Nord), 10 (Ingolstadt), 11 (Regensburg), 12 (Donau-Wald), 13 (Landshut) und 18 (Südostoberbayern) kann im Publikationsshop als Inselkarte in gedruckter Form mit Erläuterungsband bestellt oder als PDF heruntergeladen werden.

Wählen Sie in der entsprechenden Registerkarte eine Planungsregion aus. Sie werden in den Publikationsshop oder in den UmweltAtlas Bayern weitergeleitet. Die Kartendarstellung im UmweltAtlas Bayern öffnet in einem neuen Fenster.

HK100 m. Erl. Planungsregion 4 Oberfranken W. HK100 m. Erl. Planungsregion 4 Oberfranken W. HK100 m. Erl. Planungsregion 6 Oberpfalz-Nord HK100 Planungsregion 10 Ingolstadt HK100 - Planungsregion 11 Regensburg HK100 m. Erl. Planungsregion 12 Donau-Wald HK100 m. Erl. Planungsregion 13 Landshut HK100 m. Erl. Planungsregion 18 Südostoberbayern

Die HK100 besteht in der Regel aus den Kartenblättern:

  • Blatt 1: Klassifikation der hydrogeologischen Einheiten (klassifizierte hydrogeologische Einheiten und Deckschichten, Lage der Profilschnitte)
  • Blatt 2: Grundwassergleichen (mit Stützpunkten)
  • Blatt 3: Hydrogeologische Grunddaten (u.a. Verbreitung der hydrogeologischen Einheiten, klassifizierte Grundwasseraufschlüsse, Wasserschutzgebiete)
  • Blatt 4: Schutzfunktion der Grundwasserüberdeckung (nach Hölting et al. 1995)
  • Blatt 5: Hydrogeologische Profilschnitte

Für ausgewählte Planungsregionen liegen Erläuterungsbände mit einem hydrogeologischen Überblick, einer umfangreichen Beschreibung der hydrogeologischen Einheiten, einer hydrogeochemischen und hydraulischen Charakterisierung der hydrogeologischen Einheiten bzw. der Grundwässer, sowie einer Beschreibung der einzelnen Kartenblätter und regionaler Sonderthemen vor.

Flächen-, Linien- und Punktdatensätzen als Vektordaten

Die einzelnen Kartenblätter der HK100 setzen sich aus Flächen-, Linien- und Punktdatensätzen (Vektordaten) zusammen, welche im Rahmen der hydrogeologischen Landesaufnahme erstellt werden.

Flächendaten

  • Verbreitung derr hydrogeologischen Einheiten (als Legendeneinheiten, alternativ Darstellung der hydrogeologischen Klassifikation der hydrogeologischen Einheiten)
  • Schutzfunktion der Grundwasserüberdeckung (nach Hölting et al. 1995)
  • Verbreitung der Deckschichten
  • Bereiche artesisch gespannten Grundwassers
  • Verbreitung der Grundwasserstockwerke

Liniendaten

  • Grundwassergleichen
  • Störungen
  • Hydrogeologische Profilschnitte

Punktdaten

  • Stützpunkte zur Konstruktion der Grundwassergleichen
  • Brunnen, Grundwassermessstellen, Erkundungsbohrungen
  • Quellen
  • Abflussmessstellen, Klimastationen
  • Dolinen

Als topographische Grundlage der Kartenblätter bis 2013 dienen Rasterdaten der Digitalen Topographischen Karte 1:200.000 (DTK200-V) des Bundesamtes für Kartographie und Geodäsie, für alle späteren Veröffentlichungen Rasterdaten der Digitalen Topographischen Karte 1:100.000 (DTK100) der Bayerischen Vermessungsverwaltung.

Die HK100 ist digital in Form von Raster- oder Vektordaten erhältlich und kann über die Datenstelle des LfU bezogen werden.

Hydrogeologische Karte 1:100.000 als WMS-Dienst

Dienste zur Darstellung und zum Herunterladen von Geodaten können direkt in ein Geoinformationssystem (GIS) eingebunden werden. Informationen zu ausgewählten Diensten der GÜK200 bzw. dem Nachfolgeprodukt GÜK250 erhalten Sie unter:
